造船のプロセス

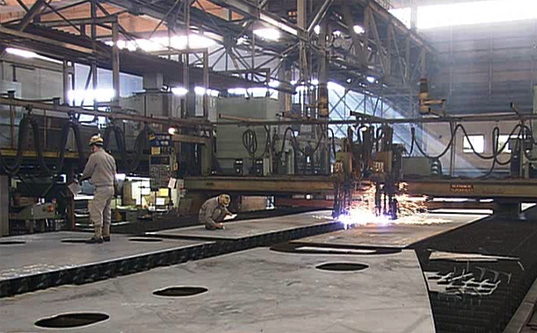

切断ヤードでは、NC切断機と呼ばれる機械を使って、1隻あたり何万点にも及ぶ船の部品を鋼板から一つ一つ切り出していきます。

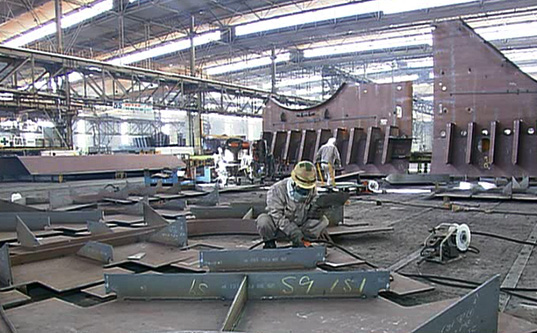

小組立ヤードでは、切断された部材を使って、船を構成する小さなパーツを組み立てていきます。

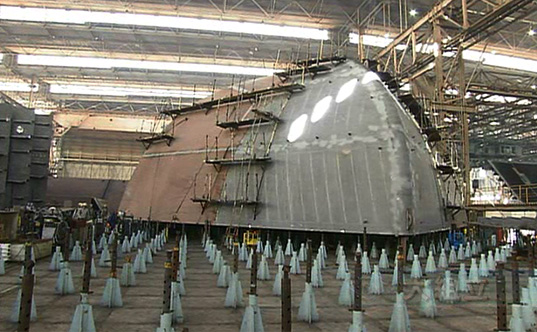

大組立ヤードでは、小組立で製作したパーツをさらに組み立てて、大きなブロックにします。

ブロックの大きさは、最大で約20m四方、350トンにもなります。

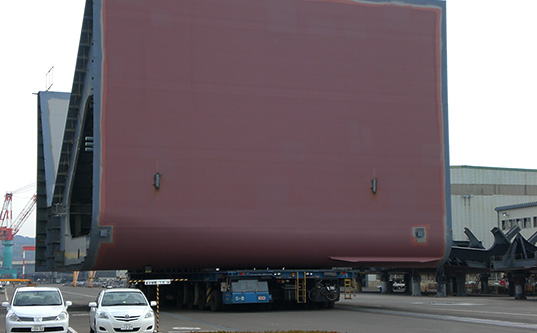

大組立後、完成したブロックは、特殊な搬送台車に載せて屋外へ搬送します。

この搬送台車は最大で1000トンの積載能力があります。

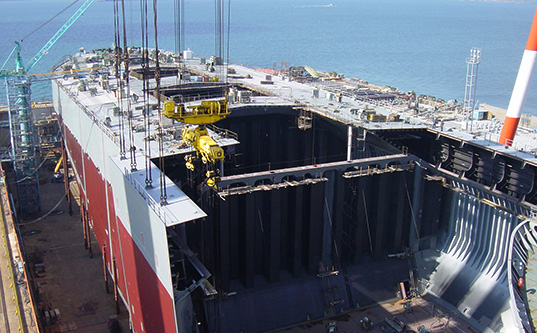

総組では、複数のブロックを地上で繋げ、より大きなブロックにします。最も大きいものは、1300トン以上にもなります。

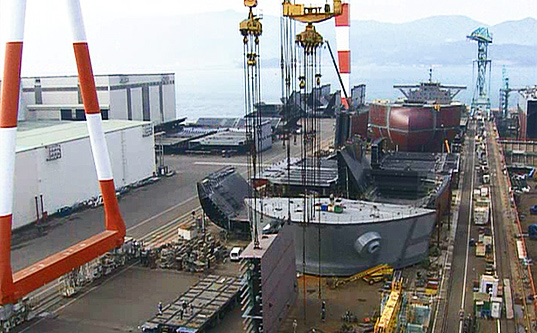

建造ドックは、長さ450m、幅70m、深さ11.5m。東西両方向にゲートを持ち、交互に船を建造して進水させる、「セミタンデム」と呼ばれる建造方式を採っています。

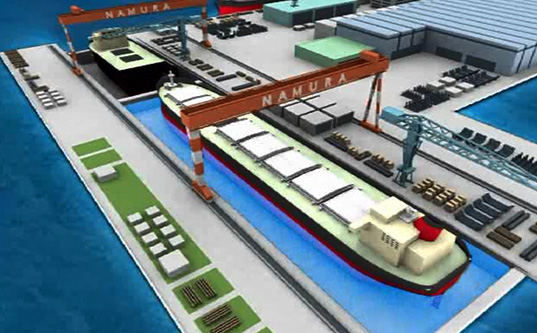

1本のドックを中央で仕切り、片方で1隻、もう片方で0.5隻の船を同時に建造します。完成した船は、ドックの両側に設けられたゲートから進水させ、これを交互に繰り返すことで、1隻ずつ建造するのに較べ、より早く、効率良く建造することが出来ます。
